Препятствие заградительное противотаранное «ПРЕПОНА-П»
Препятствие заградительное противотаранное (ПЗП) «ПРЕПОНА-П» предназначено для регулирования движения автотранспортных средств путем создания физического препятствия (барьера) в виде платформы, перемещающейся в вертикальной плоскости и блокирующей проезд. ПЗП обеспечивает принудительную остановку движущегося автотранспортного средства при столкновении с ним.
Оставить заявкуПреимущества:
- Устойчиво к таранному удару транспортного средства массой до 6,8 тонн, движущегося со скоростью до 60 км/ч;
- Рабочие поверхности выполнены из рифленого металла для увеличения сцепления шин при пересечении ПЗП;
- Устройство в закрытом положении является пассивным препятствием «лежачий полицейский»;
- В системе привода установлена предохранительная муфта, защищающая его от разрушения при случайном наезде транспортного средства;
- Ширина перекрываемого проезда может достигать 10 м (при использовании двух одинарных ПЗП с общей системой управления);
- Заявленные характеристики изделия соответствуют международным стандартам PAS 68, ISO (IWA 14), ASTM.
Составные части и особенности
Управление
Управление ПЗП осуществляется дистанционно в полуавтоматическом режиме:
- Со шкафа управления стационарного;
- С пульта управления выносного (поставляется по отдельному заказу).
В случае отключения электропитания перемещение платформы ПЗП осуществляется в ручном режиме с помощью спецключа.
Варианты исполнений ПЗП
- По конструктивному исполнению и ширине перекрываемого проезда:
- Одинарное, с шириной перекрываемого проезда 3 м, 4 м, 5 м;
- Двойное, состоящее из двух одинарных изделий с общей системой управления (при заказе указывается через символ «/»), с шириной перекрываемого проезда 6 м, 7 м, 8 м, 9 м, 10 м;
- По расположению электропривода (смотреть со стороны направления таранного удара):
- Слева – Л;
- Справа – П;
- По условиям эксплуатации:
- У1;
- УХЛ1;
- Другие условия (определяется при заказе);
- По монтажному исполнению:
- Накладное исполнение с аппарелями – А;
- Скрытое исполнение без аппарелей – Б.

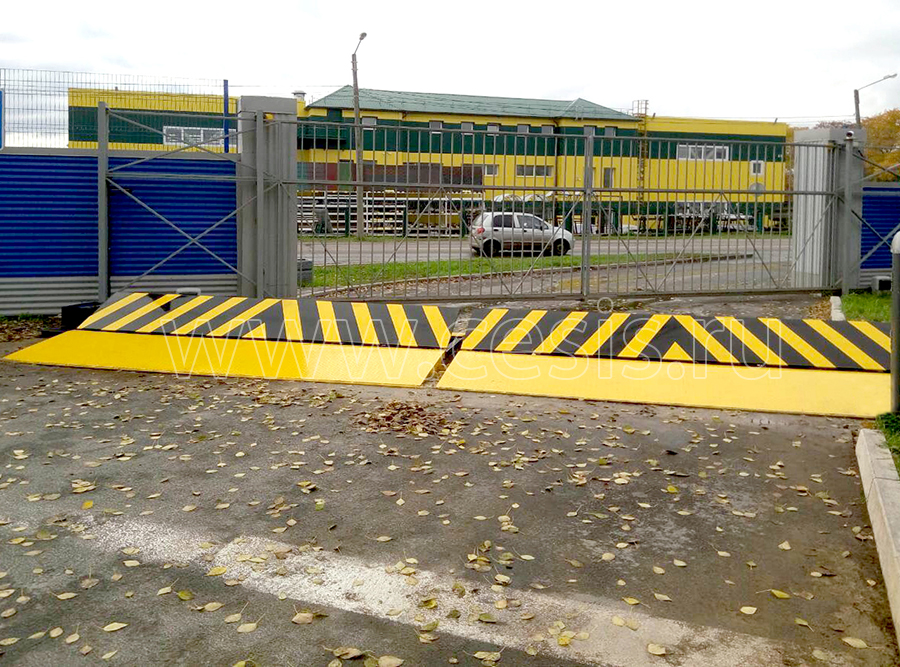

Вид смонтированного изделия
Вид смонтированного изделия со стороны таранного удара
Конструктивные исполнения
| Условное обозначение | Описание | Изображение |
|---|---|---|

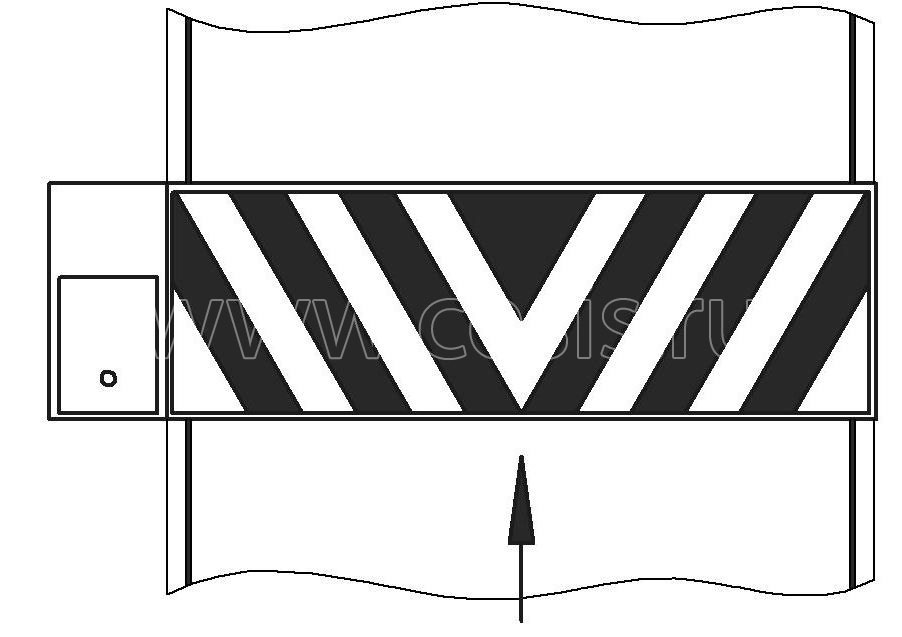

| ПЗП–Х–Л | Одинарное ПЗП с расположением электропривода слева |  |
| ПЗП–Х–Л/Х–П | Двойное ПЗП с расположением электропривода слева/справа, с общим ШУ |  |
| ПЗП–Х–Л/Х–Л | Двойное ПЗП с расположением электропривода слева/слева, с общим ШУ |  |
| Примечание – Стрелками показано направление таранного удара. | ||
Фундамент
Устойчивость изделия к таранному удару обеспечивается только при его монтаже на железобетонный фундамент. Габариты фундамента и схема армирования определяются проектом, с учетом инженерно-геологических условий местности.
|
Обозначение |
ДАБР.425728.009 (с аппарелями) |
ДАБР.425728.010 (без аппарелей) |
|---|---|---|
|
Характеристики транспортного средства – Масса, т – Скорость, км/ч |
– До 6,8 – До 60 |
|
|
Ширина блокируемого проезда, м |
От 3 до 10* |
|
|
Высота над поверхностью дорожного полотна, мм |
520 |
375 |
|
Время опускания/поднимания, с |
Не более 8 |
|
|
Тип привода |
Электромеханический |
|
|
Нагрузка на ось проезжающего транспортного средства, т |
Не более 10** |
Не более 30 |
|
Электропитание: – Напряжение, В – Частота, Гц |
– 220 +/- 10% – 50 +/- 1 |
|
|
Потребляемая мощность, кВт |
Не более 2 |
|
|
Климатическое исполнение по ГОСТ 15150-69 |
У1/УХЛ1 |
|
|
Диапазон рабочих температур ПЗП, оС |
От -40 до +40/От -55 до +40 |
|
|
Диапазон рабочих температур шкафа управления, оС |
От +1 до +35 |
|
|
Ресурс, циклов |
100 000 |
|
|
Срок службы, лет |
Не менее 10 |
|
* Для перекрывания ширины проезда более 5 м используется двойное исполнение ПЗП.
** По отдельному заказу возможно комплектование изделия аппарелями усиленного типа с допустимой нагрузкой на ось проезжающего транспортного средства до 30 тонн.
ДАБР.425728.009-01
ДАБР.425728.010
Дополнительные опции
- Пост кнопочный выносной ПКЕ 222–2У2 (IP54);
- Извещатель охранный линейный оптико-электронный;
- Комплект радиоуправления (количество брелоков в комплекте 2 шт.; максимальное количество подключаемых радиобрелоков 330 шт.);
- Панель светодиодная двухсигнальная (светофор);
- Уличный всепогодный термошкаф.
