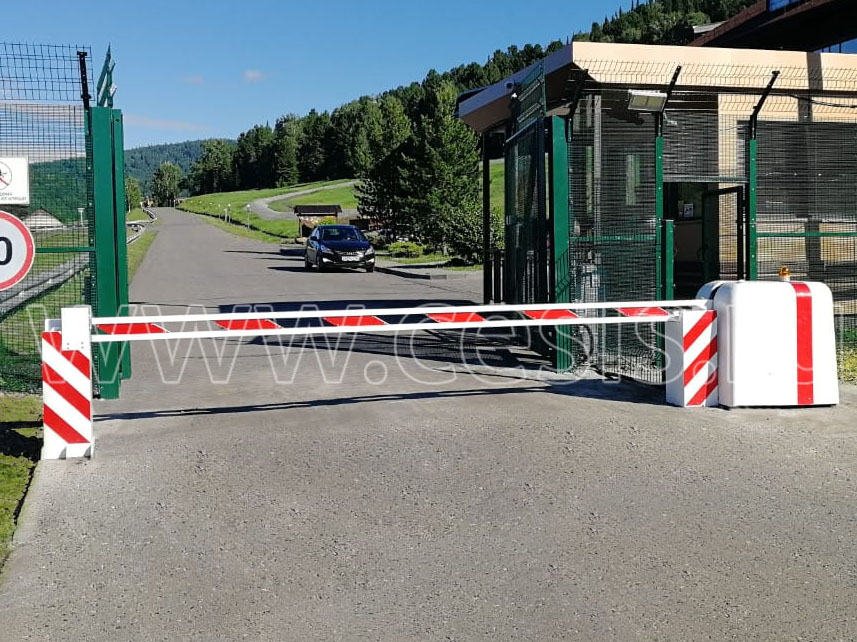

Противотаранное устройство облегченного типа ПТУ-Л «ПРЕПОНА» 4,5 м.
ПТУ-Л предназначено для регулирования движения автотранспортных средств путем создания физического препятствия (барьера) в виде стрелы, перемещающейся в вертикальной плоскости и блокирующей перекрываемый проезд, а также для принудительной остановки движущегося автотранспортного средства при столкновении с ним. Применяется для обеспечения защиты в местах повышенной опасности: территории военных частей и УВД, морские порты и аэродромы, пограничные зоны, железнодорожные переезды.
Оставить заявкуПреимущества
- Заявленные характеристики подтверждены натурными испытаниями в НАМИ и на собственном полигоне противотаранной техники;
- Изделие разработано и испытано с учетом требований следующих международных стандартов: ISO 223431:2023 (IWA 14-1-2013), PAS 68-2013, ASTM F2656/F2656M-23.
- Устойчивость к таранному удару составляет 216 кДж. Является непреодолимым препятствием для транспортных средств массой до 3,5 тонн со скоростью движения от 40 км/ч.
- международный эквивалент:
С40 – по ASTM F2656/F2656M-23;
V/3500/40/90/0 – по ISO 223431:2023 (IWA 14-1-2013), PAS 68-2013). - Может функционировать как самостоятельно, так и в составе системы контроля и управления доступом;
- Алгоритм работы позволяет использовать ПТУ-Л в автоматическом режиме при варианте комплектации с системой распознавания автотранспортных средств;
- Органично вписывается в городскую инфраструктуру;
- Обильные снегопады не нарушают работу изделия;
- Долговременная работа в большинстве климатических зон России;
- Изделие относится к 4-ому классу безопасности по НП-001-15 (“Общие положения
обеспечения безопасности атомных станций” Федеральных норм и правил в области использования атомной энергии);
Составные части и особенности
Управление
Управление ПТУ-Л осуществляется дистанционно в полуавтоматическом режиме:
- С пульта управления выносного.
Приоритет управления отсутствует.
Фундамент
Устойчивость ПТУ-Л к таранному удару обеспечивается только при установке его на фундамент, изготовленный в соответствии с проектом, учитывающим почвенно-геологические особенности места установки.
От качества изготовления фундамента зависит надёжность и стабильность работы ПТУ-Л.
Преимущества динамического фундамента
- Установка ПТУ-Л вблизи полотна железной дороги, где верхние слои грунта представляют собой отвалы и насыпи: сваи фундамента передают нагрузку от изделия на более плотный грунт, залегающий на глубине;
- Уменьшение объема земляных работ, что приводит к снижению трудоемкости, стоимости строительства и времени на установку;
- Полный отказ от бетонных работ;
- Эксплуатация ПТУ-Л сразу после монтажа фундамента;
- Ведение строительно-монтажных работ с минимальным вскрытием дорожного полотна без остановки движения автотранспортных средств через перекрываемый проезд.
|
Обозначение |
ПТУ-Л для установки на арматурный пояс (в комплект не входит) |
ПТУ-Л в комплекте с металлоконструкцией гашения импульса удара |
||
|---|---|---|---|---|
|
ДАБР.425728.002 |
ДАБР.425728.002-01 |
ДАБР.425728.004 |
ДАБР.425728.004-01 |
|
|
Характеристики транспортного средства – Масса, т – Скорость, км/ч |
– До 3,5 – До 40 |
|||
|
Ширина блокируемого проезда, м |
4,5 |
|||
|
Высота расположения барьера, м |
0,80 ± 0,04 |
|||
|
Тип привода стрелы барьера |
Электрический |
|||
|
Время опускания/поднимания стрелы, с |
Не более 12 |
|||
|
Электропитание: – Напряжение, В – Частота, Гц |
Промышленная сеть переменного тока – 220 ±10 – 50 ± 1 |
|||
|
Потребляемая мощность, кВт |
0,3 |
0,55 |
0,3 |
0,55 |
|
Климатическое исполнение |
УХЛ1 |
|||
|
Диапазон рабочих температур ПТУ-Л и выносного пульта управления, оС |
От –40 до +45 |
От –55 до +65 |
От –40 до +45 |
От –55 до +65 |
|
Диапазон рабочих температур блока управления, оС |
От -45 до +40 | |||
|
Ресурс, циклов |
Не менее 200 000 |
|||
|
Срок службы, лет |
Не менее 10 |
|||
|
Габаритные размеры смонтированного ПТУ-Л, мм (ДхШхВ) |
6136×745×1106 |
|||
|
Масса, кг |
1280 ± 20 |
3235 ± 40 |
||
Изделие выпускается согласно ТУ ДАБР.425728.002.
ДАБР.425728.002
Краш-тест ПТУ-Л
Монтаж динамического фундамента
Дополнительные опции
- Инфракрасные датчики;
- Пост кнопочный выносной ПКЕ 222–2У2 (IP54);
- Извещатель охранный линейный оптико-электронный;
- Комплект радиоуправления (количество брелоков в комплекте 2 шт.; максимальное количество подключаемых радиобрелоков 330 шт.);
- Панель светодиодная двухсигнальная (светофор);
